Автоматическая 4-х – 6-ти ламповая UV система УФ-сушки для флексографских машин серии AtlasFlex - инструкция по эксплуатации

I. Характеристики системы УФ-сушек

(1) Питание: ：380 В 50 Гц 44 кВт    (2) Сила тяги воздуха: 1600 Вт

(3) Мощность люминесцентной лампы/кол-во: 5 кВт/6  Длина галогеновой лампы: 560мм(PM)

   IR950Вт /12 длина : 500 мм

II. Установка датчика (бесконтактный выключатель) в систему УФ-сушек

1. Место установки

Датчик используется для проверки скорости движения флексографской печатной машины (отображаемое значение не эквивалентно показателю флексографской машины). Датчик устанавливается на сторону трансмиссии печатной машины, вал мотора или трансмиссии после снижения скорости. (примечание: этот вал трансмиссии будет работать только, когда работает принтер).

2. Способ установки

a. Пользователь закрепляет датчик на соответствующем месте рядом с валом трансмиссии и ставит железный элемент (например кусочек железа). Далее, он проворачивает вал трансмиссии флексографской машины, надавливая на кусочек железа, чтобы тот прошел через верх датчика (верхнее расстояние между куском железа и датчиком 1-4 мм) рядом с деталями вала трансмиссии или элемента трансмиссии. Питание должно быть включено, чтобы можно было убедиться в том, что установка осуществлена, т.е. при каждом вращении вала хвостовой индикатор датчика будет один раз мигать (или несколько раз в течение того же интервала времени).

Вывод флексографской машины (№.59 и 60) соединен с постоянным открытым контактом рычажного реле мотора флексографской машины.

III. Последовательность операций при эксплуатации флексографской машины

Включите питание, установите затвор в ручное или автоматическое положение для того, чтобы включить люминесцентную лампу на половину мощности

мощности при следующем токе:

50% от рабочего значения тока: лампа I: 5.6A; II: 5.5A; III: 5.7A; IV: 5.4A; V: 5.7A; VI: 5.9A

После того, как ток стабилизировался (2 минуты после запуска), выберите режим автоматической /ручной работы затвора и отрегулируйте люминесцентную трубку

100% рабочего тока: I:5.8A; II:5.8A; III:6.0A; IV:5.8A; V:6.2A；VI:6.5A

(различие в значениях тока для лампы вызвано напряжением в люминесцентной трубке).

d. Пользователь может выбрать ручной или автоматический затвор, меняя условия и эффективность работы.

e. Система УФ-сушек оснащена рычажковым управлением, отключающем питание после закрытия затвора, для предотвращения перегрева ламинированного корпуса и поломки затвора.
(Корпус закрывается при превышении температуры и возвращается к исходному состоянию после уменьшения температуры).

f. Флексографская машина оснащена зашитой от отказа вентилятора. При поломке вентилятора люминесцентная трубка автоматически выключается и загорается аварийный индикатор. Необходимо установить причину и устранить ее. Чтобы вернуться в работе, нажмите кнопку на тепловом реле.

Примечание

1) При запуске флексографской машины не допускайте прекращения подсоса воздуха и не допускайте отключения вентилятора.

2) Во время работы флексографской машины, при случайном отключении питания немедленно восстановите его после остановки вентилятора, чтобы не допустить повреждения галогеновой лампы.

3) При замене УФ-лампы не прикасайтесь к трубке рукой, иначе на ней может появиться пятно, влияющее на эффективность освещения. При установке надевайте чистые перчатки.

4) После выключения УФ-лампы запустите машину еще раз. Не обращайте внимание на отсутствие УФ-света, перезапустите ее после охлаждения УФ-лампы.

Ремонт и техобслуживание системы УФ-сушек.

Для увеличения срока службы изделия осуществляйте следующие процедуры:

1. Чистите УФ-лампу и отражающую крышку каждый месяц.

2. Не заменяйте схемы в машине, фазовая последовательность должна быть соблюдена, обратное вращение вентилятора не допускается.

3. При неисправности электрических элементов машины к ремонту допускается только специально обученный персонал.

4.Для чистки отражающей крышки используйте кусочек мягкой ткани смоченной спиртом.

5. Инструкции по эксплуатации автоматической системы УФ-сушки.

Автоматическая система УФ-сушки с 6 лампами флексографской печатной машины, разработанная нашей компаний, оснащена ПЛК Mitsubishi серии FX2N и сенсорным монитором HITECH PW6600S Touch Screen для управления технологическим процессом. Система проста в эксплуатации, и позволяет осуществлять удобное наблюдение за технологическим процессом флексографской печати, а также подходит для других видов печати.

Прочитайте инструкции, приведенные ниже:

I.                   Описание экранов системы УФ-сушек с 6 лампами флексографской печатной машины

1. Экран адресов

При включении питания в системе УФ-сушкек флексографской машины, на сенсорном экране появится адрес и прочая необходимая информация. Нажмите кнопку MAIN /ГЛАВНЫЙ или ENGLISH / АНГЛИЙСКИЙ для входа в экран главного меню на выбранном вами языке, и проводите дальнейшие операции на экране установок.

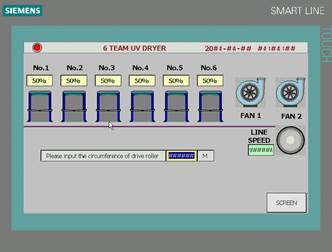

2. Экран главного меню

Внизу показан экран главного меню работы системы (главный экран), где пользователь может включать питание, сбрасывать сигнал тревоги, запускать / прекращать автоматический режим работы, открывать/ закрывать затвор, переключаться между экранами и отображать статус.

3. Ручное управление УФ-сушками

В нижней части главного экрана системы управления УФ-сушками флексографской машины AtlasFlex находится кнопка переключения SYSTEM MANUAL/ SYSTEM AUTO /РУЧНОЕ УПРАВЛЕНИЕ/ АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ. Нажмите на эту кнопку для перехода между ручным и автоматическим управлением. При выборе MANUAL/ РУЧНОЕ УПРАВЛЕНИЕ, вы можете нажать на кнопку CHOOSE SCREEN / ВЫБОР ЭКРАНА, расположенную в нижней части экрана, чтобы перейти в экран ручного управления, откуда доступны все операции, возможные в режиме ручного управления системой, такие как включение света, изменение мощности, независимая работа вентилятора, управление затвором.

4. Настройка времени системы управления УФ-сушками флексографской машины

Нажмите кнопку CHOOSE SCREEN / ВЫБОР ЭКРАНА на главном экране, и далее кнопку TIME SETTING / НАСТРОЙКА ВРЕМЕНИ на перехода в экран настройки срока службы ламп, где можно установить   срок службы ламп, проверить лампы и сбросить время.. Лампы будут работать только в том случае, если срок службы ламп был установлен правильно до запуска системы.

5. Настройки питания системы управления УФ-сушками флексографской машины

Кнопка POWER MODE / РЕЖИМ ПИТАНИЯ находится на экране CHOOSE SCREEN / ВЫБОР ЭКРАНА и расположена в нижней части главного экрана. Эта кнопка используется для изменения мощности при Работе в автоматическом режиме /Работе в ручном режиме. На свет подается 50% мощности, если реальная скорость в режиме POWER FOLLOW SPEED / ПИТАНИЕ ЗА СКОРОСТЬЮ ниже, чем установленное значение; когда она выше установленного значения, на лампы подается 100% мощности. Смещение питания может помочь предотвратить частое изменение мощности во время эксплуатации, если реальная скорость равна установленной скорости. Например, если реальная скорость равняется 50.0, и установленное значение также равняется 50.0, т.е.смещение равно нулю, в данном случае часто будет происходить перемена мощности. Если смещение равно 1, мощность увеличится с 50% на 100%, когда реальная скорость поднимается до 51.0; и наоборот, мощность снизится со 100% до 50% от номинала, когда скорость упадет до 49.0.

Описание действий при работе с системой управления УФ-сушками флексографской машины

Автоматическая 6-ламповая система УФ-сушки предоставляет пользователю удобные рабочие экраны, позволяющие приступить к работе на оборудовании сразу же после захода в главный экран.

После включения питания системы управления УФ-сушками флексографской машины оборудования впервые, пользователю необходимо задать параметры работы в соответствии с операционными требованиями. Система обладает функцией запоминания, так что при сбое питания установленные параметры не будут утеряны.

1) Выберите Автоматическое управление /Ручное управление на главном экране. Слова, отображенные на кнопках SYSTEM MANUAL/SYSTEM AUTO РУЧНОЕ УПРАВЛЕНИЕ/ АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ, относятся к текущему эксплуатационному состоянию системы. Между экранами ручного и автоматического управления нельзя переключаться в текущем режиме. Если необходимо переключиться между экранами, пользователь должен выключить питание главного экрана, и после этого осуществить переключение.

2) Выберите, какие лампы будут использоваться. Нажмите на кнопку LIGHT SETTING / НАСТРОЙКА ЛАМП на главном экране, и появится диалоговое окно. Это окно настройки ламп, где пользователь может выбрать лампы, которые будут работать во время автоматической работы системы. Убедитесь, что вы выбрали все необходимые лампы для работы, и перед остановкой машины больше не добавляйте никаких ламп.

3) Выберите питание. Зайдите в экран настроек из главного меню и выберите питание, требуемое для ламп на экране POWER MODE / РЕЖИМ ПИТАНИЯ. В автоматическом режиме работы лампы будут в соответствии с установленными настройками мощности.

2. Ручное управление системой управления УФ-сушками флексографской машины

После включения основного источника питания УФ-сушек (нажмите на кнопку POWER SUPPLY / ПИТАНИЕ на главном экране, и убедитесь, что оно включилось), после чего переведите оборудование через главный экран в ручной режим работы. Пользователь в ручном режиме может выключать/ выключать лампы, открывать/ закрывать затвор, запускать/ останавливать независимый вентилятор, увеличивать/ уменьшать мощность. Как мы видим на рисунке, при закрытом затворе мы можем выбрать только мощность, и она не меняется на соответствующее значение. После того, как включаются лампы, система принудительно запускает вентилятор No.1 после 30-секундной задержки, что служит защитой для ламп и теней, вне зависимости от того, запущен вентилятор или нет. Вентилятор No.2 запускается автоматически через 7 минут после того, как начал работать вентилятор No.1.

3. Автоматическое управление системой управления УФ-сушками флексографской машины

После включения основного питания системы управления УФ-сушками (нажмите на кнопку POWER SUPPLY / ПИТАНИЕ на главном экране и убедитесь, что питание подается), и перевода в оборудования в автоматический режим, эксплуатация возможна, только если для автоматического режима выбрана лампа, установлен режим питания и на экране настройки питания выбрано соотношение мощности для желаемых параметров сушки. Нажмите на главном экране Run/Stop / Запуск/ Остановка для выполнения соответствующих операций на оборудовании. В режиме автоматической остановки, оборудование останавливается после нажатия Stop / Остановка, после чего выключаются лампы, а вентиляторы продолжают работать в течение 2 минут.

В автоматическом режиме работы, если лампы, установленные для автоматического режима работы, на реальном участке не запускаются, отмените выбор ламп с главного экрана и вернитесь к состоянию, предшествовавшему выбору  ламп. Дайте лампам остыть в течение 3 минут, и после этого опять выберите лампы. Вновь выбранные лампы сразу же начнут работать.

4. Регистрация операции системой управления УФ-сушками флексографской машины

Если пользователю необходимо зарегистрировать операцию на флексографской машине во время работы оборудования, нажмите кнопку SHUTTER CLOSE / ЗАКРЫТЬ ЗАТВОР на главном экране, затвор закроется и мощность упадет до 50%. Сейчас вы можете зарегистрировать операцию. При закрытом затворе мигает сигнал тревоги.

5. Описание сигналов тревоги системой управления УФ-сушками флексографской машины

При появлении сигнала тревоги на экране настроек системы управления УФ-сушками, внимательно проверьте узел, о котором сообщается в сигнале тревоги, и схему электрических соединений. Сбой схемы может быть вызван неправильным сигналом обратной связи, сигнал тревоги, относящийся к сроку службы ламп, не влияет на работу системы. Нажмите и удерживайте 4 секунды кнопку TIME CLEAR /СБРОС ВРЕМЕНИ на экране установки срока службы ламп, чтобы сбросить время. Данный сигнал демонстрирует, что лампа приблизилась к установленному пределу срока службы. Рекомендуется заменить ее новой лампой. Сигналы тревоги можно сбросить на главном экране. Убедитесь, что вы нажали на кнопку Reset / Сброс, после того, как устранили неполадку.

ПРЕДУПРЕЖДЕНИЕ: Все сигналы тревоги будут сброшены после отключения системы!

6. Меры предосторожности системой управления УФ-сушками флексографской машины

1) При работе в ручном режиме не останавливайте движение роликов, пока лампы работают, иначе печатаемый материал может сгореть.

2) Уделяйте особое внимание кнопке Time Clear / сброс времени при сбросе времени ламп. При выборе лампы — это будет кнопка справа от лампы.

3) В режиме автоматической остановки не допускайте отключения основного источника питания, пока все вентиляторы полностью не остановятся, во избежание возникновения ошибок в программе.

4) Рекомендуется раз в неделю очищать электрические компоненты системы управления УФ-сушками внутри электрошкафа во избежание короткого замыкания, которое может быть вызвано влажной пылью, часто наблюдаемой во влажной атмосфере.

6. Подробная расшифровка сигналов тревоги

Обращайтесь в нашу компанию, если у вас есть какие-либо вопрос по данной системе сушки.
