Аналоговый фотоэлектрический контроллер для выпрямления полотна GK-9, Инструкция по эксплуатации

Предисловие

Данная аналоговая система контроля равнения края полотна использует синхронный двигатель переменного тока для  коррекции отклонений полотна, для управления скоростью и направлением двигателя используется частотный электропривод (запатентованная технология), согласован с фотоэлектрическим датчиком сканирования по стороне трансмиссионного типа или с фотоэлектрическим датчиком сканирования по стороне/линии. Система контроля равнения края полотна характеризуется быстрой реакцией на возникающие отклонения, высокой силой тяги, длительным сроком службы и другими преимуществами, система контроля равнения края полотна предназначена для использования в индустриях печати, упаковки и др.

Правила безопасности при работе с системой контроля равнения края полотна

Обратите внимание на приведенные ниже мерах безопасности при использовании устройства. В случае возникновения проблем обратитесь в нашу компанию.

1.     Выгрузка и установка системы контроля равнения края полотна

2.     Электропроводка системы контроля равнения края полотна

3.     Запуск и использование системы контроля равнения края полотна

Глава 1. Характеристики системы контроля равнения края полотна и монтажные размеры

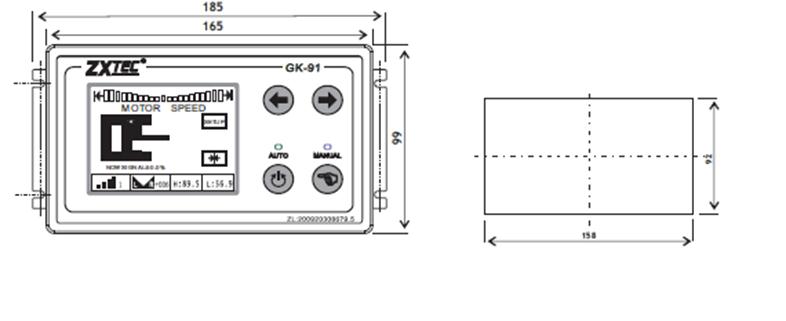

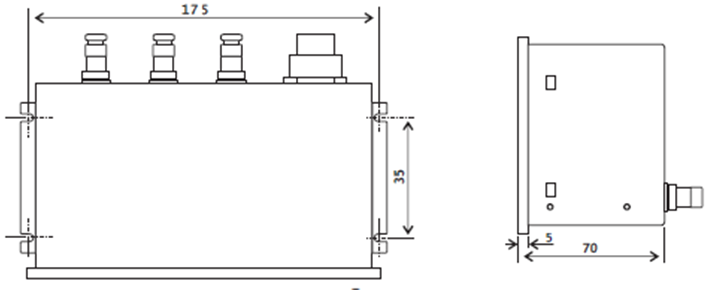

1-1            Характеристики и габариты системы контроля равнения края полотна

Встроенный монтаж

Вертикальный монтаж

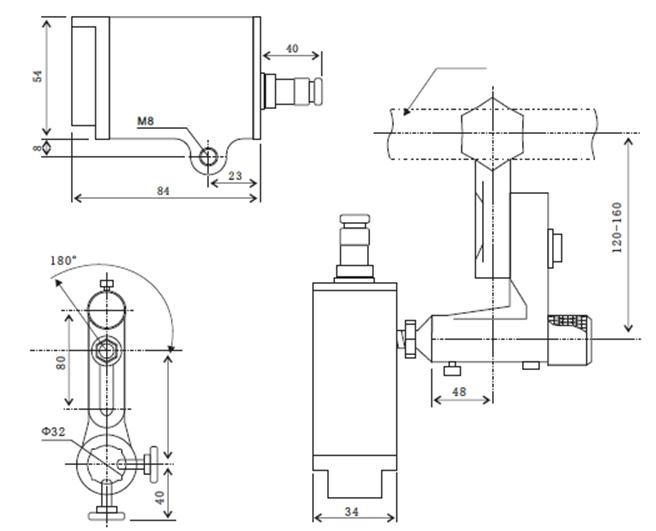

1-2 Характеристики и габариты аналогового фотодатчика отражения для отслеживания по краю или кромке

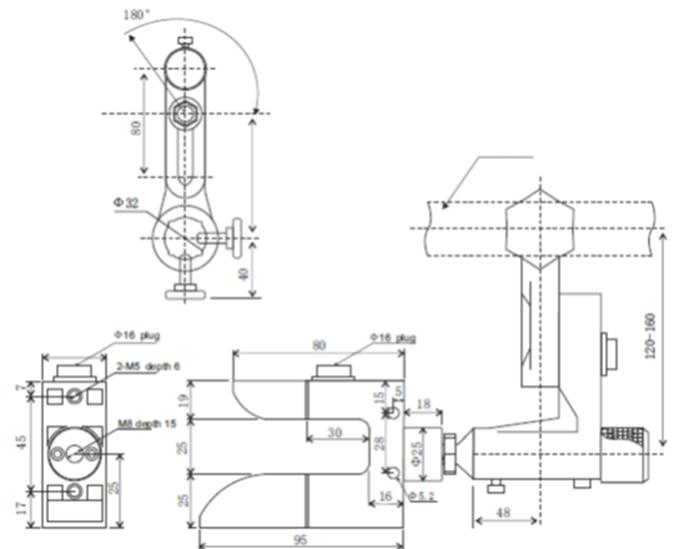

1-2            Характеристики и габариты аналогового фотоэлеткрического датчика передачи для отслеживания кромки

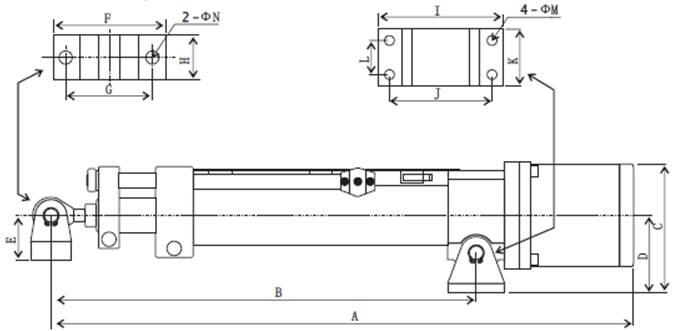

1-4 Технические характеристики и габариты привода

★ Скорость двигателя выравнивания имеет три характеристики  -  136 оборотов, 115 оборотов, 60 оборотов, пользователь может выбрать в соответствии с требованиями.

Глава 2.  Эксплуатация контроллера

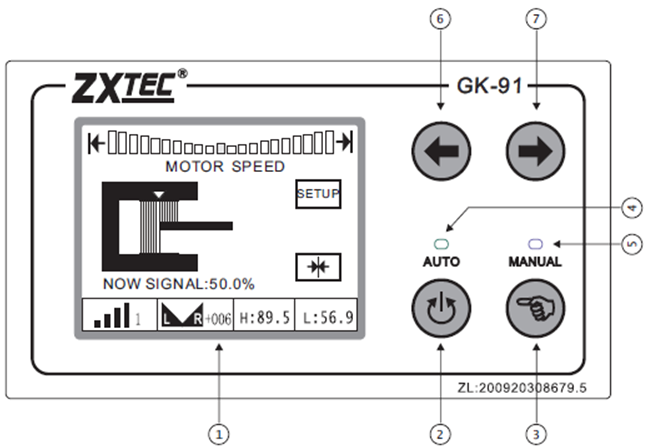

2-1  Интерфейс контроллера

1 Цветной сенсорный ж/к дисплей

2 Кнопка автоматического режима

3 Кнопка ручного режима

4 Индикатор автоматического режима

5 Индикатор ручного режима

6 Кнопка ручного перемещения влево

7 Кнопка ручного перемещения вправо

2-2 Рабочее меню сенсорного экрана

Вид рабочего меню зависит от того, какой датчик выбран в меню системных параметров. Ручной режим используется только при выборе MGU-08 аналогового фотодатчика.

Коэффициент усиления контроллера: это значение показывает фактор усиления сигнала датчика. Это значение генерируется автоматически при установке датчика.

Равновесное значение контроллера: это значение регулирует сигнал датчика в диапазоне 0-99.9%. Это значение генерируется автоматически при установке датчика.

Высокое значение сигнала датчика: это высокое значение сигнала при работе датчика. Если выпрямление осуществляется нормально, сигнал датчика изменяется с высокого на низкий, контроллер провоцирует движение привода по выпрямлению. Это значение генерируется автоматически при установке датчика.

Низкое значение сигнала датчика: см. высокое значение.

Кнопка автоматической центровки: при нажатии этой кнопки привод вернется в центральное положение.

Кнопка настройки: используется для входа в меню параметров.

Скорость привода: показатель направления вращения и скорости двигателя выпрямления.

Индикатор центральной позиции привода:  когда привод находится в центральной позиции, индикатор горит красным.

Индикатор левого предела: когда привод достигает левого предела, индикатор загорается, при этом контроллер отправляет сигнал and limit relay output.

Правый предел: аналогично левому пределу.

Схема сигнала датчика: отображение текущего сигнала датчика в соответствии с позицией выпрямления материала.

Сигнал датчика: отображение текущего сигнала датчика.

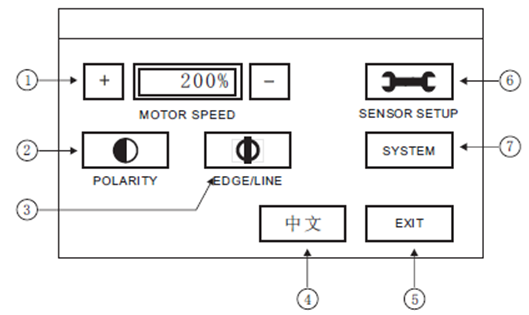

2-3 Меню настройки

Motor speed (скорость двигателя): настройка скорости двигателя выпрямления. Если выбрано Small percentage of this value

means motor working speed is slow, whereas speed quick. Set 100% as

standard speed, now sensor signal reach high or low value corresponding

to counter-rotating speed of rectify motor also reach the max speed. If you

want to increase rectify precision, you can increase the percentage of

speed, but you should pay attention to overtop will make rectify shaki enter the interface to set system

parameter (setting password: 12345).

Sensor set (настройка датчика): кнопка используется для входа в окно автоматической настройки датчика.

Exit (выход): кнопка используется для выхода из меню настроек и перехода в рабочее меню.

Chinese (китайский): кнопка выбора китайского или английского языка интерфейса

Polarity (полярность): в автоматическом режиме кнопка служит для изменения сигнала датчика, соответствующего направлению вывода привода.

Edge/Line (кромка/линия): в зависимости от материала пользователь может выбрать слежение по кромке или по линии. (Эта функция действительна только для MGD-07).

2-4 Меню настроек датчика системы контроля равнения края полотна

Данное меню используется для автоматической настройки чувствительности сигнала датчика. При переходе на другой материал необходимо настроить датчик снова.

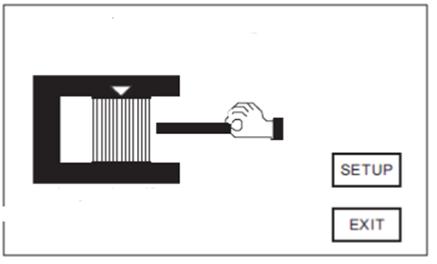

Настройка датчика

Следуйте по порядку инструкциям на сенсорном экране до завершения настройки.

2-6 Инструкции по установке аналогового фотоэлектрического датчика MGD-07

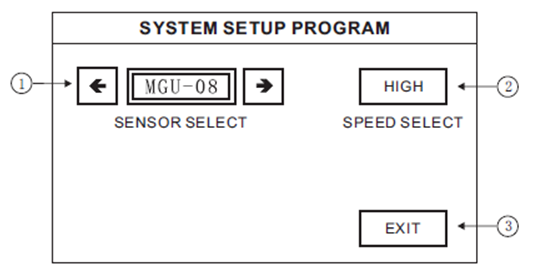

Для входа в это меню необходимо ввести пароль, пароль по умолчанию “12345”.

Sensor select (выбор датчика): система контроля равнения края полотна выпрямления оснащена двумя видами датчиков.

1. MGD-07: ИК фотоэлектрический датчик отражения, который использует цвет для контроля отклонения материала по кромке или линии.

2. MGU-08: Ик фотоэлектрический датчик передачи groove-type, который используется для выпрямления  непрозрачного или слабой прозрачности материала для сканирования по кромке.

Speed select (выбор скорости): максимальная скорость выбирается из двигателя выпрямления. Максимальная частоты 75Гц от выхода контроллера до привода, когда вы выбираете высокую скорость, или  65Гц, если вы выбираете низкую скорость.

Exit (выход): нажмите эту кнопку для выхода из меню настроек.

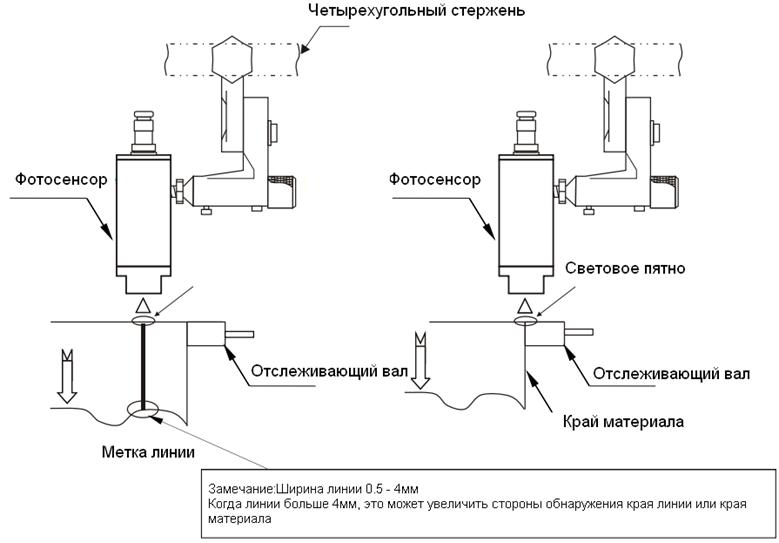

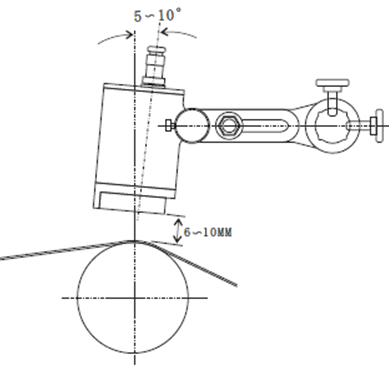

2-6 Инструкции по установке аналогового фотоэлектрического датчика MGD-07

Внимание: при установке убедитесь, что вы надежно затянули все болты. Используйте датчик только в чистых условиях.

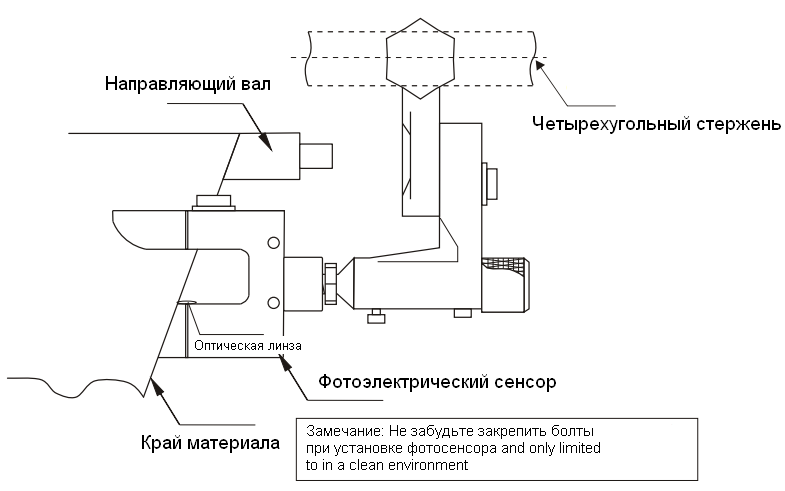

2-7 Установка аналогового фотоэлектрического датчика MGU-08

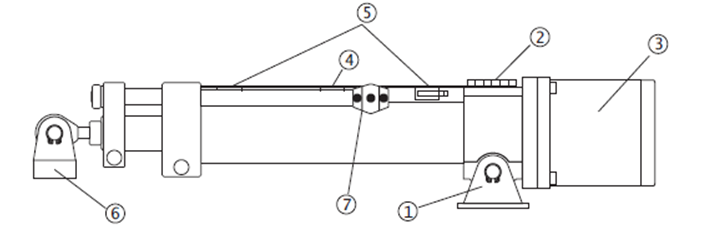

2-8 Привод системы контроля равнения края полотна

1)Зафиксированная основа

2)Система контроля равнения края полотна проводки

3)Двигатель выравнивания

4)Переключатель центрального положения

5)Переключатель правого и левого ограничения

6)Подвижное основание

7)Блокатор хода привода

Глава 3. Проводка системы контроля равнения края полотна

3-1 Схема проводки системы контроля равнения края полотна

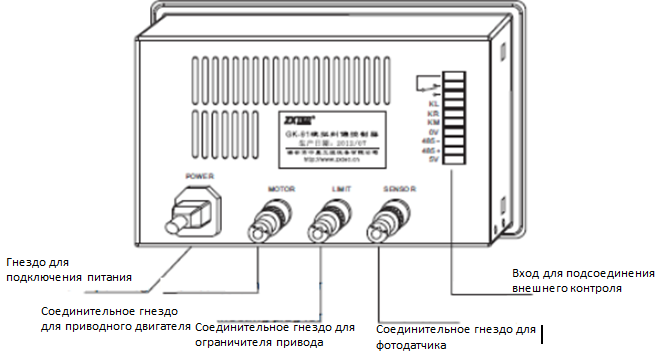

3.2Инструкция к подключению контроллера системы контроля равнения края полотна

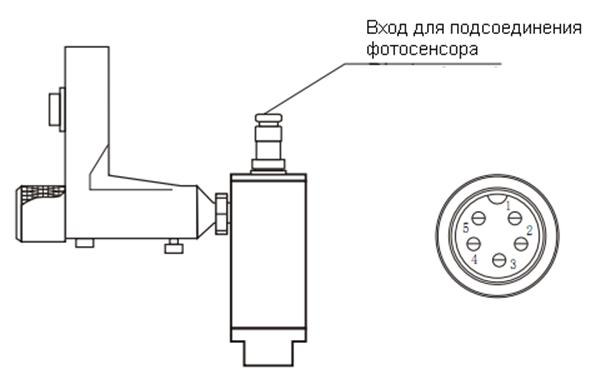

3.3 Инструкция к подключению аналогового фотодатчика системы контроля равнения края полотна.

1.+12В

2.0В

3.Трубка-приемник сигнала 1

4.Трубка-приемник сигнала 2

5.Сигнал индикатора LED

3.4 Инструкция для подключения привода системы контроля равнения края полотна

1.D1

2.D2                (трехфазный синхронизированный двигатель)

3.D3

1.Заземление (0В)

2.Левый предел

3.Центральный предел

4.Правый предел

v Концевой выключатель около

motor end  -  LXW

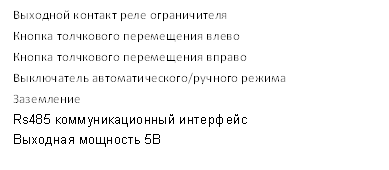

3.5 Инструкция для подключения внешнего контроля системы контроля равнения края полотна

Глава 4. Проверка упаковки системы контроля равнения края полотна

Замечание: Внимательно проверьте список во избежание ошибок. Пожалуйста, свяжитесь с нами для бесплатной замены или для решения возникшей проблемы с товаром сразу же после получения.

Глава 5. Гарантия и техническое обслуживание системы контроля равнения края полотна

·       Компания предоставляет качественное техническое обслуживание. Первый год обслуживания бесплатный.

·       Повреждения, связанные с неправильным использованием, плохим уходом и несанкционированным изменением или ремонтом, данной гарантией не покрываются.

·       Повреждения по причине неисправности данного пульта не входят в область сервиса.
