Модель: US-60MTA, US-80MTA

Питание: одностороннее AC220В/110В 50/60Гц 120Вт

Выход: DC0-24В 4A (макс), DC 0-10В 4-20мА

Диапазон натяжения: 0кг-2000кг

Разрешающая способность: 0.1кг или 1кг

Дисплей: алфавитно-цифровой и ЖК

Индикаторы на дисплее: KgtfN / % /unit / automatic/manual / power

Прибор: Датчик натяжения SH-TD, датчик скорости NEW-S2

Вес: 3кг/5кг

Режим установки: автоматический или ручной.

Способ установки: На столе или у стены

Способ натяжения: натяжение на размотке и намотке будет автоматически контролироваться.

Калибровка: Пара датчиков будут откалиброваны на ноль при включении питания.

Изменение рабочих частей: имеется пара рабочих частей, изменяющихся в течение 30 секунд.

1. Выключите питание и откройте переднюю крышку

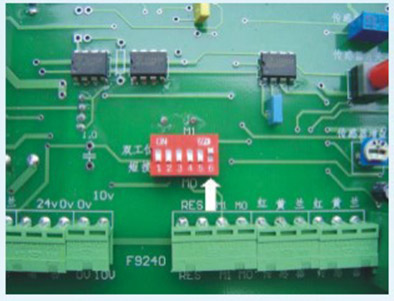

2.Откройте машину, включите переключатель #6

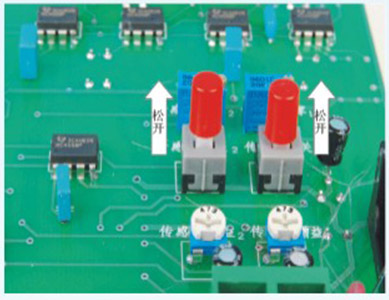

3.Выключите переключатель датчика #1 и #2

4. Включите питание, контроллер натяжения автоматически выполнить калибровку на ноль, когда датчик в режиме оффлайн (как в шаге 3).

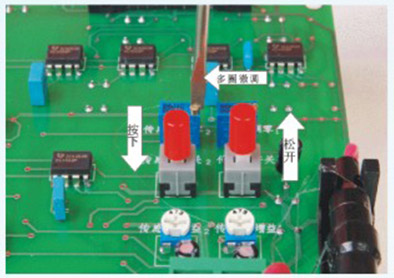

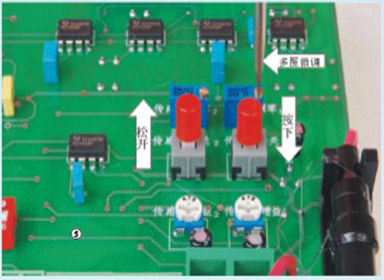

5. Настройте датчик #1 – включите переключатель датчика #2 до отключения переключателя датчика 1#. Затем поверните ручку микронастройки  #1 на необходимое значение (при повороте по часовой стрелке значение увеличится, при повороте против часовой стрелки - уменьшится, мин. значение - 00.0).

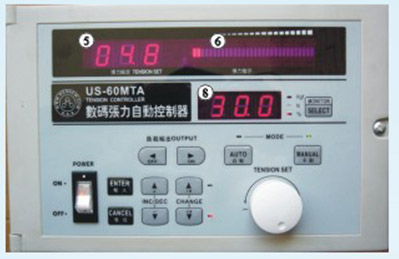

6. Результат настройки датчика #l действителен, только если на дисплее #5 отображается значение в диапазоне 01.0 - 07.0 а на экране #6 отображается 2 или 3 bar.

7. Регулировка датчика #2 – включите переключатель датчика #l до отключения переключателя датчика #2. Затем поверните ручку микронастройки #2 на необходимое значение (при повороте по часовой стрелке значение увеличится, при повороте против часовой стрелки - уменьшится, мин. значение - 00.0).

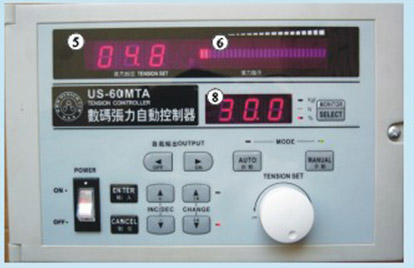

8. Результат настройки датчика #2 действителен только если на дисплее #5 отображается значение в диапазоне 1.0 - 07.0, а на экране #6 отображается 2 или 3 bar.

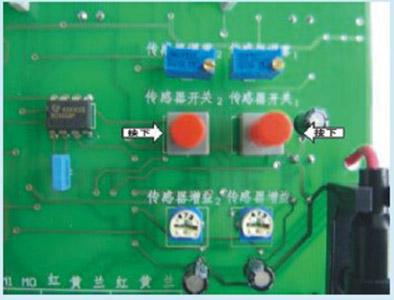

9.Поверните оба переключателя датчиков #1 и #2.

10.На следующем экране отобразится состояние пары датчиков после настройки.

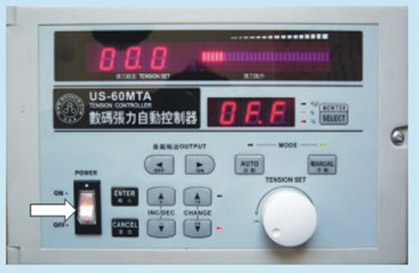

11.Выключите и снова включите питание. Контроллер автоматически выполнит калибровку на ноль.

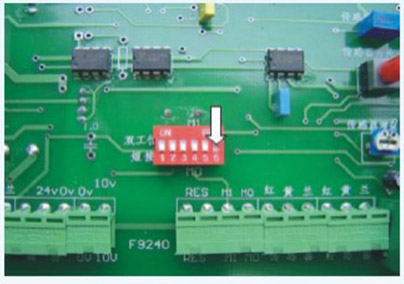

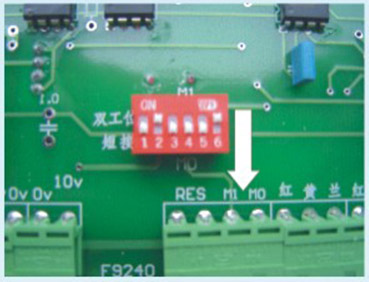

12.Если необходимо, чтобы датчик всегда был на нуле, выключите переключатель #6 (вниз). Если переключатель включен (вверх), датчик будет автоматически обнуляться каждый раз при включении машины.

1.Нажмите кнопку MANUAL – загорится зеленая лампочка над кнопкой.

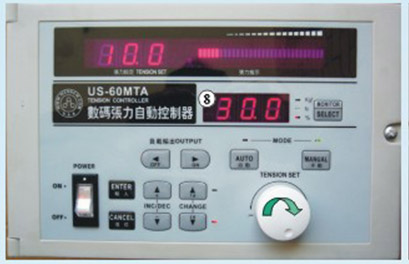

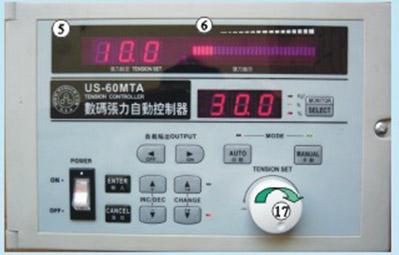

2. Поверните ручку микронастройки, отрегулируйте ручное натяжение на необходимое значение (например - 30.0). Макс. значение 50.0, или 100% нагрузка. Контроллер не может перейти в автоматический режим, пока не получит значение, необходимое для поддержания нормального натяжения (например – 10kgf).

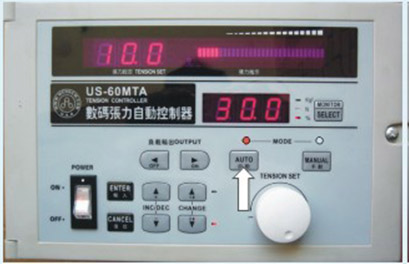

З. Нажмите кнопку AUTOMATIC. В течение 5 секунд попеременно будут мигать зеленая и красная лампочки над кнопкой. Если горит красная лампочка, а зеленая выключена, значит, включен автоматический режим.

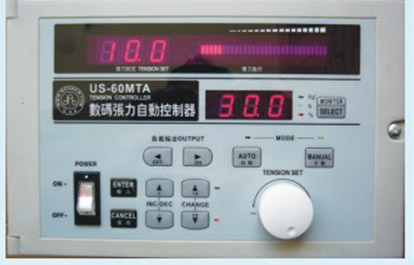

4.Машина теперь работает в нормальном состоянии. На дисплее #5 отобразится исходное установленное значение натяжения, на экране #6 отобразится текущее значение натяжения, а на дисплее #8 отобразится значение напряжения в процентах.

5.Если натяжение неподходящее, выполните микронастройку ручки #17, чтобы получить необходимо значение натяжения.

Теперь процедура калибровки и подготовки завершена. Цифровой контроллер натяжения теперь работает в нормальном режиме. Это нормально, если на дисплее #6 отображаются постоянные значения натяжения. Цифровые контроллеры натяжения предназначены для обеспечения стабильного натяжения на размотке и намотке. При размотке на дисплее #8 отобразится постепенное снижение процента напряжения  от исходного значения до постоянного значения. При намотке на дисплее #8 отобразит постепенное повышение процента напряжения  от исходного значения до постоянного значения.

Внимание: не касайтесь кнопки во время работы машины.

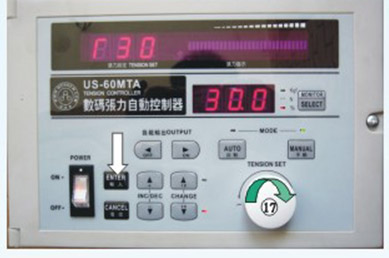

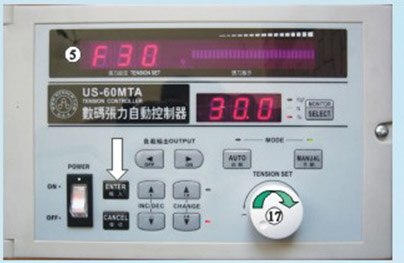

1.Нажимайте кнопку ENTER, пока на дисплее #5 не отобразится меню. Подготовьтесь установить время (T) для переключения между частями и главного значения (F) для процента напряжения загрузки.

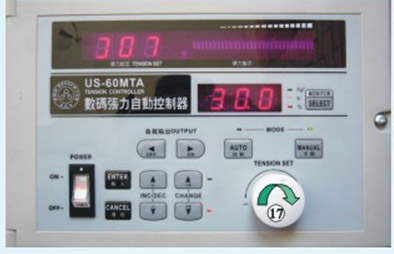

2.Поверните ручку микронастройки, введите пароль "07".

3.Нажимайте кнопку ENTER, пока на экране не отобразится Т01 (это время замены двух частей, способ установки аналогичен способу установки F). Например, поверните ручку и настройте исходное значение времени на текущее время 0-30сек.

4. Нажимайте кнопку ENTER, пока на экране не отобразится F01 (это исходное значение процента напряжения загрузки). Например, поверните ручку и настройте процент напряжения на текущее значение.

5. Если необходима замена роля с материалом, нажмите кнопку OFF для остановки вывода нагрузки.

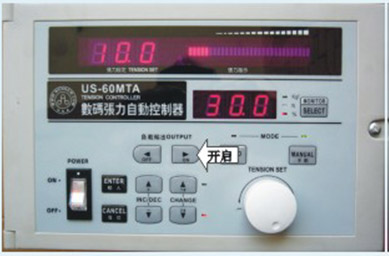

6. После замены роля с материалом, нажмите кнопку ON, для восстановления вывода нагрузки.

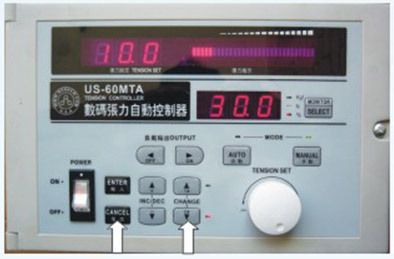

7. Нажмите кнопку #l или #2 и кнопку CANCLE, на дисплее #8 отобразится исходное значение процента напряжения. Машина готова к работе (если части не работают, нажмите кнопку CANCLE)

8. Включите переключатель #4. Это означает, что контроллер напрямую переключен из ручного в автоматический режим, внешняя вычислительная схема (необходимо снять) в автоматическом режиме неактивна.

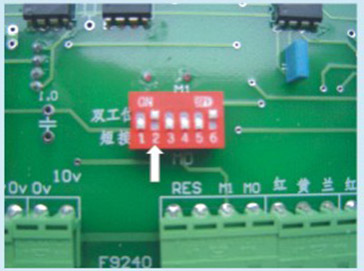

9. Если необходим two-work parts output, включите переключатель # 2.

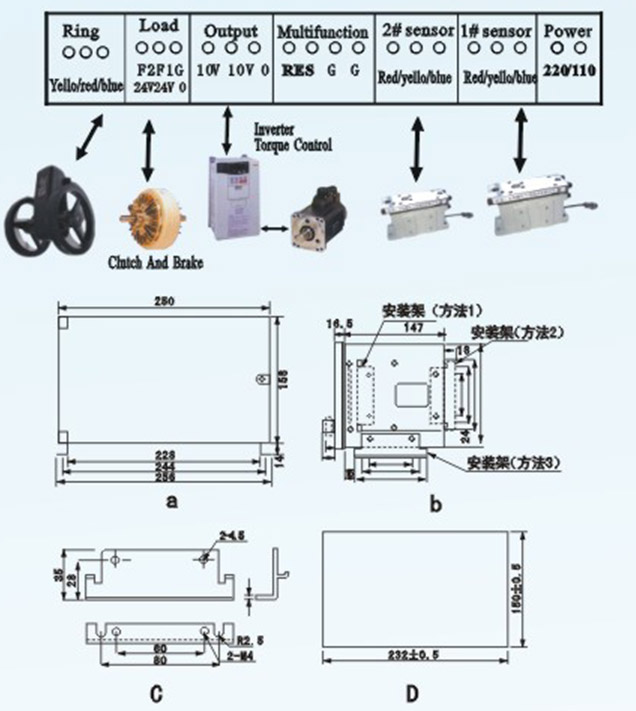

10. RSE – это внешнее подключение к two-work part.
