Контроллер натяжения ZXT-B-600 запечатываемого материала секции намотки для флексографских печатных машина AtlasFlex (Атлас Флекс) -320 / -450 серии ZBS
Оглавление 1. Руководство пользователя 2. Инструкция к модели 3. Размеры контроллера и сенсоров натяжения 4. Установка сенсоров натяжения 5. Названия и функции элементов контроллера 6. Рабочий принцип контроллера натяжения 7. Электросхема 8. Функция выключателя Холла 9. Функции предела выработки 10. The Duplex Bit of Conversation Switch 11. Аналоговый выход 12. Введение параметров
1. Руководство пользователя (1Датчик натяжения полотна на размотке или намотке флексографской машины AtlasFlex (Атлас Флекс) можно установить на горизонтальной, вертикальной или боковой поверхности в зависимости от потребностей клиента. Внимание: нельзя устанавливать датчик (сенсор) прямо на направляющей стержень. Используйте универсальную опору для установки, следите, чтобы винты не проходили насквозь опорную плиту сенсора. Когда вы устанавливаете сенсор вертикальное, убедитесь, что фулькрум сенсора направлен вверх. При установке сенсора на боковой поверхности, проверьте, чтобы фиксирующие винты не были слишком длинными, иначе сенсор может начать работать с ошибками. (2) Установите сенсор и подсоедините к нему провода входа, выхода и питания соответствующего контроллера согласно электросхеме. Внимание: старайтесь проложить кабель питания сенсора как можно дальше от источников электромагнитного излучения, например, от электромагнитного замыкателя АС. (3) Запуск флексографской машины AtlasFlex (Атлас Флекс) и проверка сенсора натяжения. После окончания установки включите питания контроллера. Выберите число 6 в меню для проверки правильной установки контроллера. Если сенсор установлен правильно, то натяжение между двумя сенсорами будет 1000-2000, а если вы нажмете на сенсор рукой, то значение заметно возрастет. (4) Обнуление веса. Выберите в меню число 1 до того, как материал попал на сенсоры, в это же время нажмите кнопку «Вкл.». Контроллер сбросит внешний вес на сенсорах и обнулит счетчик сенсора. (5) Метод применения. Выберите ручной режим работы для настройки пропорции мощности контроллера в соответствии с потребностями натяжения материала. В это время измерения натяжения соответствуют натяжению материала. Нажмите кнопку сброса, величина натяжения, полученная сенсором, будет запомнена, как заданная величина. Теперь перейдите в автоматический режим. Контроллер будет самостоятельно поддерживать заданное натяжение. Если возникнет необходимость опять настроить натяжение, то нажмите кнопку настройки. При окончании одного рола материала и замене его на рол с другим диаметром, нужно перенастроить натяжение в соответствии с новой нахлесткой. Нажмите кнопку сброса для возвращения пропорции мощности контроллера к величине меняемого вала (выберите число 3 в меню), затем исключите резкое изменение натяжения.

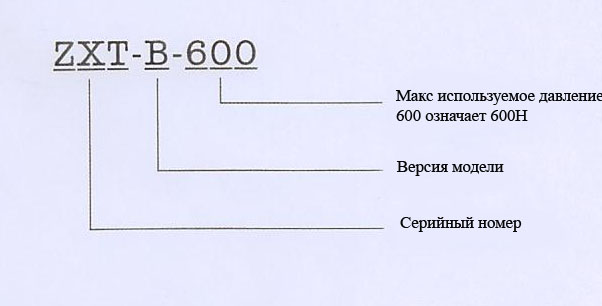

2. Инструкция к модели

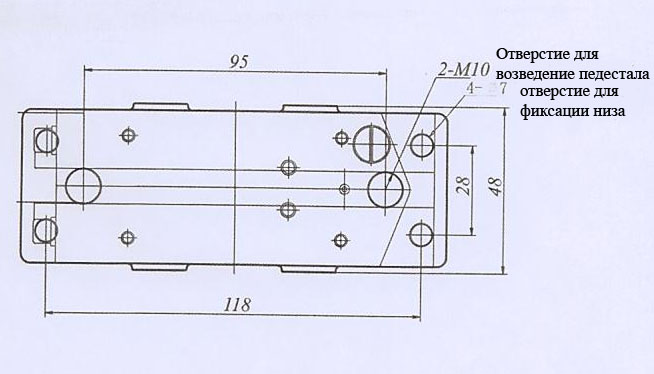

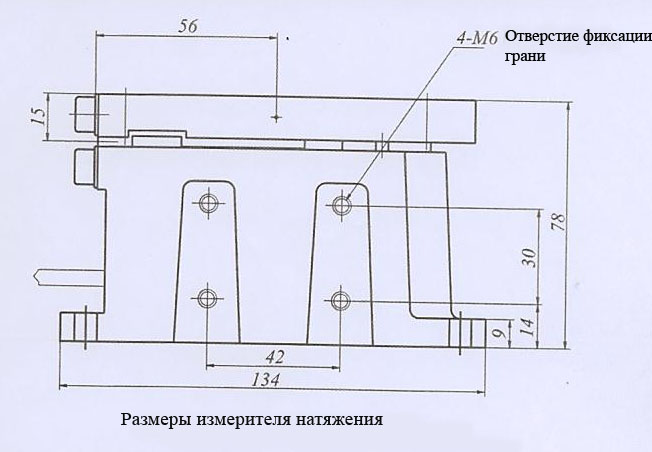

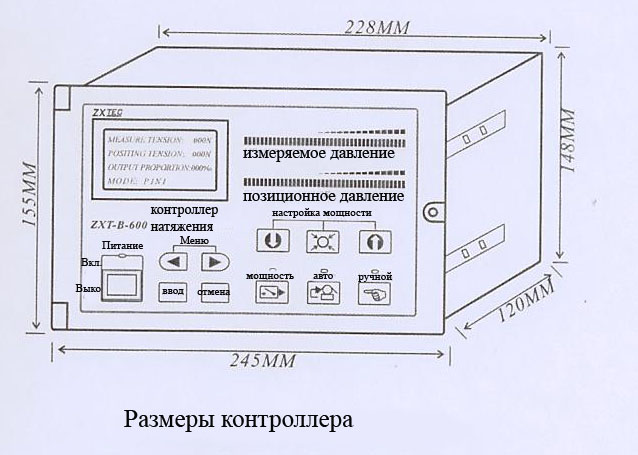

3. Размеры контроллера и сенсоров натяжения

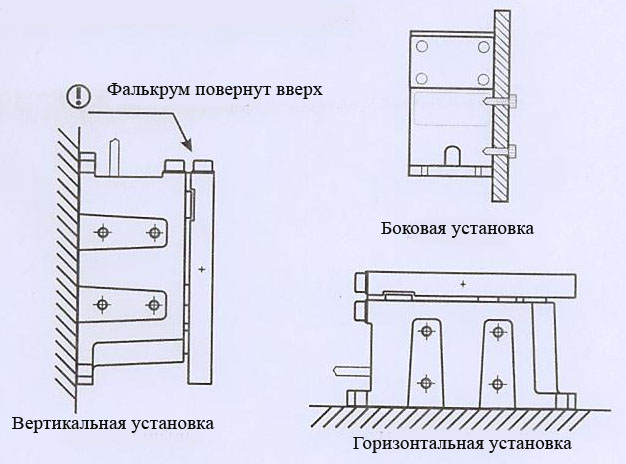

4. Установка сенсоров натяжения
Установите сенсоры натяжения и выберите нижнее или боковое отверстие для фиксации. Удобная позиция для фиксации находится между вертикальным и горизонтальным углом. При вертикальной установке, пожалуйста, проверьте, чтобы фалькрум сенсора был направлен вверх.

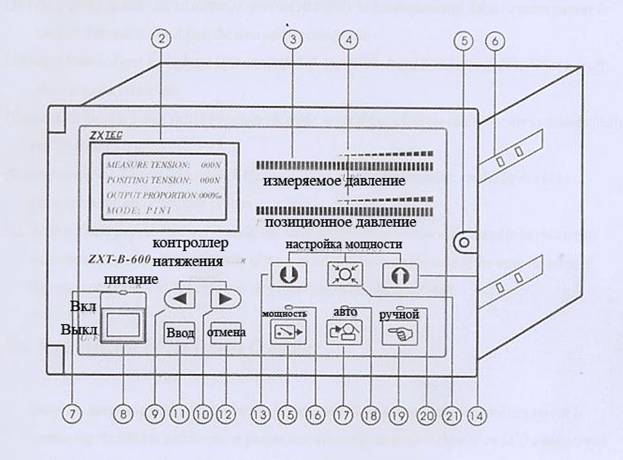

5. Названия и функции элементов контроллера
(1) Клемма для провода: соединяет входящий и исходящий кабель между двумя сенсорами. (2) Жидкокристаллический цифровой монитор: можно выбрать между английским и китайским языком для отображения информации на дисплее. (3) 40 сегментный цифровой дисплей: более наглядное отображение натяжения. (4) 40 сегментный цифровой дисплей: более наглядное отображение позиции натяжения. (5) фиксирующий винт: винт фиксации панели. (6) фиксирующее отверстие: отверстие для крепления контроллера на зажиме стола (7) лампочка индикатора питания: показывает подключение контроллера к источнику питания (8) выключатель питания: выключатель питания контроллера. (9) (10) переключатель выбора меню: выбирает число меню. (11) главный выключатель: имеет функцию подтверждения. В автоматическом режиме работы нажатие главного выключателя приведет к перезагрузке осе настраивающей пропорции к пропорции выработки. (12) кнопка «отменить». Отменяет последний ввод. (13) (14) настройка выработки. Позволяет настраивать выработку вручную. Уменьшение или увеличение натяжения происходит самостоятельно. В режиме ввода данных задайте нужные параметры. (15) включение индикатора выработки: загорится индикаторная лампочка (16). Заработают концы контроллера выработки N и P. Если индикатор выключен, то не поступает никаких сигналов о выработки. (17) включатель автоматического режима: загорится индикаторная лампочка автоматического режима (18). (19) включатель ручного режима: загорится индикаторная лампочка ручного режима (20). (21) кнопка сброса натяжения: в ручном режиме при нажатии этой кнопки заданная величина натяжения поменяется на фактическую величину в данный момент. В автоматическом режиме нажатие кнопки приведет к изменению пропорции выработки в пропорцию меняющегося вала.
6. Рабочий принцип контроллера натяжения При автоматическом режиме работы контроллер все время сравнивает измеряемое датчиком натяжение (оно отражается на дисплее) с заданным натяжением. Если две величины не совпадают, то контроллер корректирует пропорцию выхода (пропорция выхода отражается на экране) так, чтобы магнитный тормоз зажима и сервомоторы изменили момент силы. Если величины совпадают, то контроллер поддерживает все настройки для дальнейшего сохранения баланса.

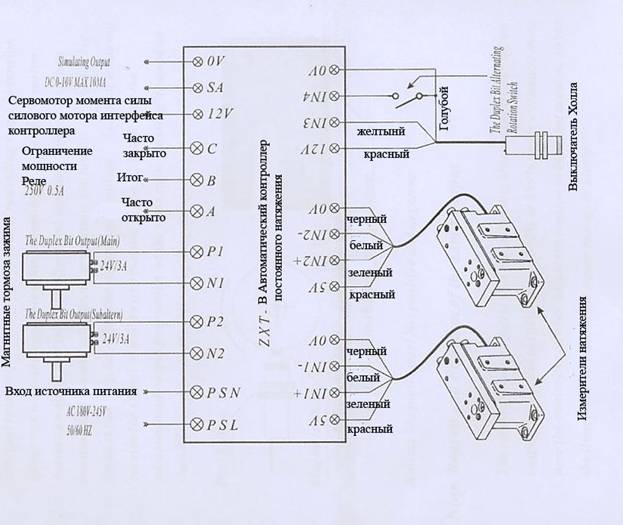

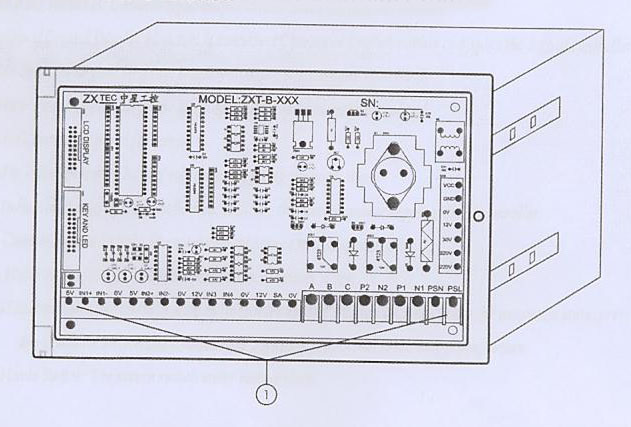

7. Электросхема

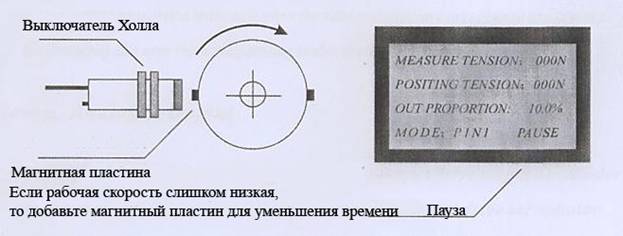

8. Функция выключателя Холла Контроллер натяжения все время следит за совпадением величины заданного натяжения и реального натяжения, измеряемого датчиком. Если намотчик останавливается, то датчик не может измерять натяжение и его величина падает. Контроллер заметит, что натяжение слишком маленькое, постарается его откорректировать, но в результате к следующему запуску станка натяжение будет слишком большим. Поэтому если в автоматическом режиме система не получает сигнала выключателя холла дольше 1 секунды, то автоматическая настройка прекратится, а на экране появится надпись «пропуск».

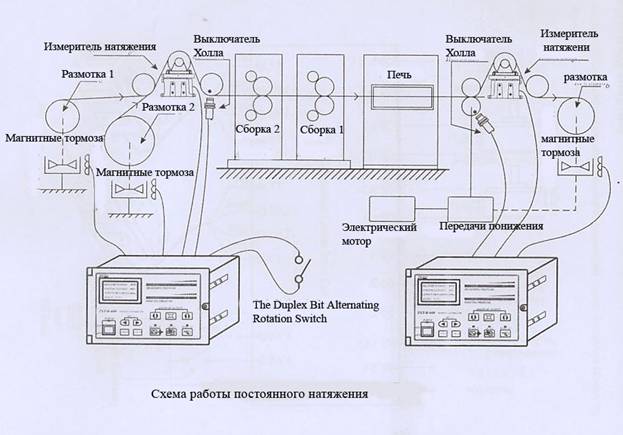

См. схему:

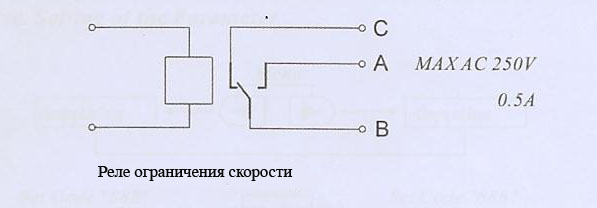

Внимание! Магнитные пластины имеют положительный и отрицательные полюса. 9. Функции предела выработки При автоматическом режиме в результате наличия предела выработки контроллер натяжения настраивает пропорцию выработки от 000% до 999%. Контроллер не может поддерживать постоянное натяжение, поэтому запустите реле предела для остановки мотора или звукового предупреждения.
10. The Duplex Bit of Conversation Switch Контроллер подходит для двух модулей размотки и намотки. Пользователь может задать пропорцию мощность изменения осей в соответствии с характеристиками станка. Контроллер может задавать новую пропорцию мощности на оси, когда главная и вспомогательная ось меняются местами, и поддерживать величину натяжения на осях очень близкой к заданной величине, тем самым, сократив время на замену осей.

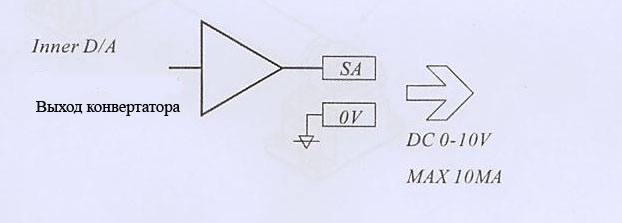

11. Аналоговый выход Станок имеет не только постоянный 24 вольтовый выход магнитных тормозов зажима, но и 0-10 вольтовый симулирующий сигнал выход сервомотора или момента силы мотора. В то же время эти выходы пригодны для отражения пропорции выхода контроллера.

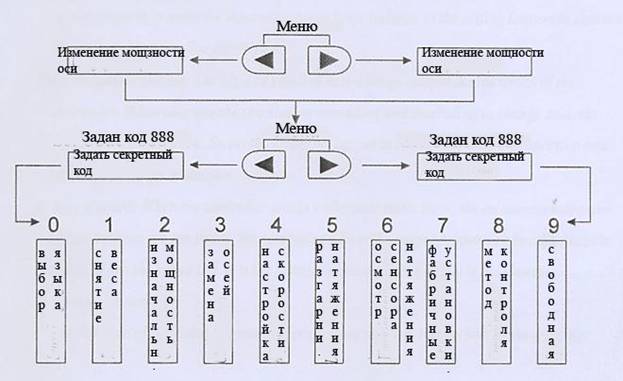

12. Введение параметров
0) Выбор языка: клиенты могут выбрать китайский или английский язык 1) Снятие веса: снятие веса направляющего ролика и колесного вала с измерителя давления.

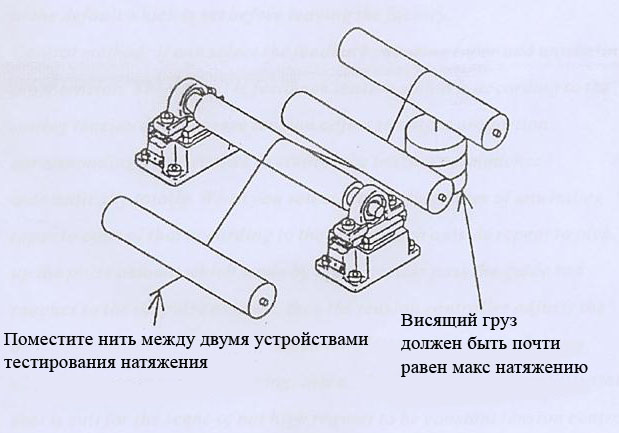

2) Изначальная мощность: нажатие на клавиши больше меньше определяет пропорцию мощности контроллера. Натяжение изначальной мощности должно соотноситься с заданным натяжением так, чтобы измеряемое натяжение сохраняло равновесие к заданному натяжению в те моменты, когда к контроллеру подключается питание. 3) Мощность меняемых осей: клавиши больше меньше определяют контроллер. Когда пользователь использует оба модуля намотки и размотки для замены осей, натяжение тоже изменится. Поэтому задайте меняющуюся мощность для изменения пропорции мощности и тем самым понизьте изменение натяжения. 4) Настройка скорости: при работе в автоматическом режиме, если измеряемое натяжение и заданное натяжение различаются, то контроллер настроит пропорцию мощности через регулировку скорости. Самая низкая скорость 0, самая высокая скорость 9. 5) Разграничение натяжения. Разграничение нужно для настройки контроллера измерения натяжения. Смотрите рисунок:

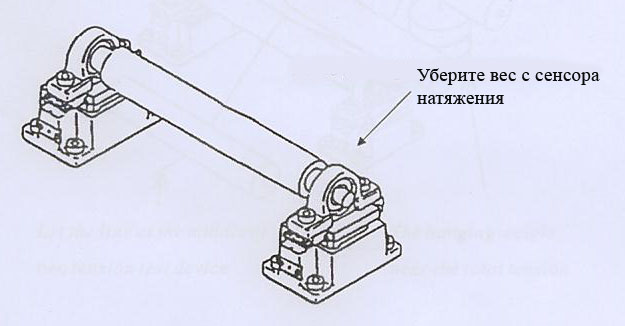

Процесс: (1) Перед добавлением веса разграничителя, уберите с устройства измерения натяжения весь другой вес, для обнуления датчика. (2) В соответствии с рисунком создайте натяжение, поместите разделяющее натяжение в соответствии с реальным весом, затем нажмите «выполнить» для окончания разделения натяжение. 6) Проверка сенсора натяжения. Проверяет нормальность аналоговых данных двух сенсоров натяжения. Если вы ничего не видите, то значит, величина натяжения попадает в интервал от 1000 до 20000 и является нормальной. Если величина выходит за пределы этого интервала, то вы увидите ее на экране, и это будет означать неправильную установку сенсоров или их поврежденность. 7) Возвращение к фабричным настройкам 8) Метод контроля: можно выбрать между обратной связью, натяжением конуса размотки или намотки. По умолчанию выбран метод обратной связи, который настраивает пропорцию мощности соответственно заданному натяжению и измеряемому натяжению. Метод натяжения конуса размотки или намотки работает так: выключатель Холла сравнивает пульсацию материала, проходящего через направляющий ролик с заданным числом. В соответствии с этими данными контроллер регулирует пропорцию мощности. При изменении диаметра бобины нужно изменить натяжение конуса. Это простой и легко устанавливаемый способ контроля, который подходит в случаях, когда нет необходимости в постоянном контроле натяжения.
|
