Печатный цилиндр (опорный цилиндр)
1.1. Печатный цилиндр на многоцилиндровых машинах Вначале следует рассмотреть индивидуальный прижимающий цилиндр многоцилиндровой печатной машины. Сегодня преимущественно используется стальная труба с цапфами. Цилиндр должен быть рассчитан на соответствующую нагрузку, в противном случае возникает прогиб, не позволяющий произвести равномерный оттиск по всей ширине полотна.

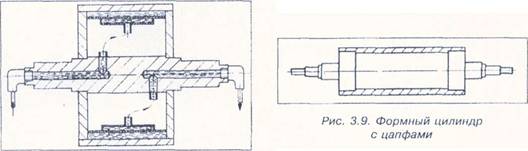

Цапфы Корпус цилиндра цилиндра
Сварные швы
Печатный цилиндр секционной машины
В современных машинах биения цилиндров составляют не более 0,010 мм, а их установка производится на подшипниках качения. Поверхность обычно хорошо шлифуется, а в редких случаях хромируется или обрабатывается. На машинах с большой скоростью печатный цилиндр может охлаждаться водой, чтобы поддерживать низкую или постоянную температуру запечатываемого материала и краски. При обработке материалов, пропускающих краску, существует возможность
Обрезиненные печатные цилиндры применяются сегодня редко, поскольку они не соответствуют требованиям повышенного качества печати.
1.2. Печатный цилиндр в планетарной машине
Общий печатный цилиндр — сердце печатной машины — делается из стали или из специального литья. В моделях высшего класса его биения не превышают 0,005 мм. Поверхность шлифованная и с частичным нанесением слоя плазмы или хромированная. Установка цилиндров диаметром до 1500 мм производится на подшипниках сколь-жения высокой точности, а больших, тяжелых цилиндров — на роликовых подшипниках. Автоматическая смазка (при помощи масляного насоса и контрольного устройства) обеспечивает стабильный слой масла в подшипниках и, таким образом, стабильное вращение. Применяются печатные цилиндры как с одной, так и с двойной стенкой. В обоих случаях необходимо поддержание постоянной температуры поверхности цилиндра, поскольку в противном случае, особенно из-за воздействия сухого воздуха, происходит изменение диаметра цилиндра, которое приводит к неравномерному оттиску. Для того, чтобы сохранить неизменность диаметра цилиндра во время печатания, используются специальные приборы для автоматического поддержания постоянной температуры в 32 °С с допуском ±1 °С. Цилиндры с одной стенкой работают с автоматической промывкой, при которой вода постоянно поступает в цилиндр и вымывается из него. Постоянная температура цилиндров с двойной стенкой поддерживается перекачивающим воду устройством с автоматическим регулированием ее температуры. Кроме того, существуют центральные цилиндры, оборудованные внутренним трубопроводом. По трубопроводу течет вода заданной температуры. На цилиндрах большого диаметра и машинах с высокой скоростью работы с целью безопасности должны устанавливаться тормоза, которые при остановке машины затормаживают детали с большим весом.
Из-за своей точности печатные цилиндры достаточно дорогие, поэтому на практике требуют тщательного ухода и осторожного обращения. Устранение небольших повреждений иногда можно произвести на печатной машине, в серьезных случаях поврежденный цилиндр ремонтируется и шлифуется у производителя.
|
||||
