Спецификация флексографской печатной машины горизонтального построения серии DH, ширина роля до 530 мм, 5-ти красочная

Базовая комплектация флексографской печатной машины DH-530

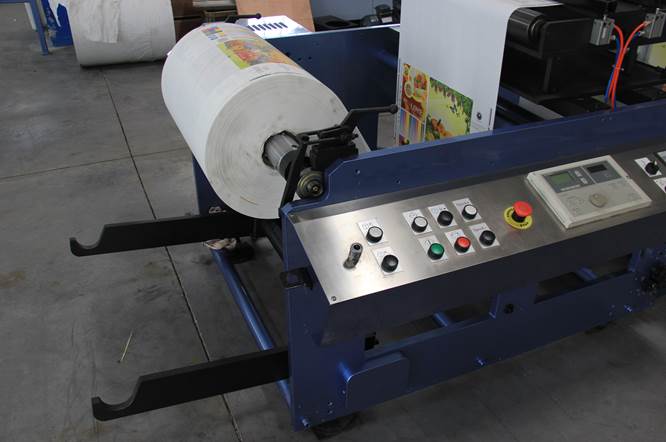

1. Секция размотки флексографской печатной машины DH-530                         1 секция

Максимальный диаметр разматываемого роля 1016 мм

Вал размоточный с пневматическим креплением ролей под втулку 76 мм ( 3 дюйма )    1 штука

Система гидравлического подъема вала размотки флексомашины                                            1 штука

Электромагнитная тормозная муфта с системой контроля натяжения  1 штука

Автоматическая система остановки машины в случае разрыва полотна

Автоматический пневмопистолет для раздува размоточного вала флексографской машины

2. Система контроля и равнения края полотна флексографской машины DH-530                 1 секция

Поворотный стол и система пневматического прижима материала                                                                1 штука

Высокоточная ШВП для осуществления  поворота подвижной части системы коррекции края полотна

Оптический датчик отслеживания положения полотна

Электрическая система равнения края. Если материал уходит из зоны оптического датчика, то система начинает аккуратный поворот полотна.

Система управления с обратной связью для точного определения смещения полотна и коррекции его положения.

Высококачественные анодированные валы передачи материала

Контроль: по краю

Точность корректировки системы контроля и равнения полотна: ±0.02 мм

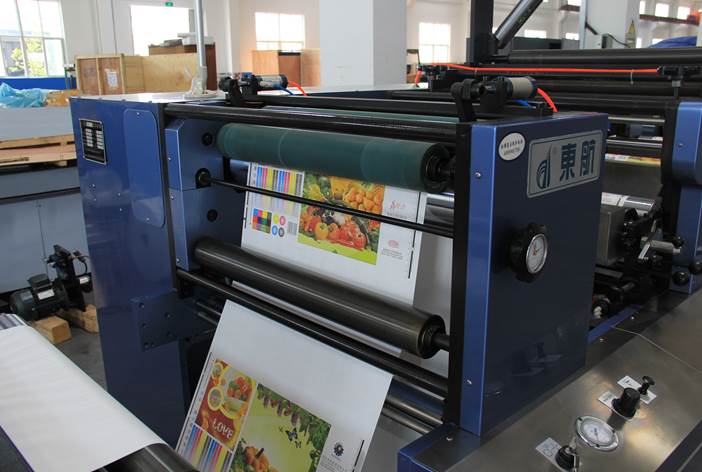

3. Система натяжения и контроля натяжения полотна перед печатными секциями    1 секция

  флексографской печатной машины DH-530

Используются двусторонние валы прижима и протяжки материала, для стабилизации натяжения полотна материала.

4. Печатные секции флексографской машины DH-530   5 секций (или сколько необходимо)

5 (или более) формных валов (шаг печати согласно заказу заказчика флексографской машины)

5 (или более) анилоксовых валов (LPI согласно заказу заказчика флексографской машины)

Ручная продольная приводка (Автоматическая продольна приводка опциональная)

Поперечная ручная приводка

Анилоксовый вал и формный вал с пневматической системой прижима или отвода валов

Формные валы можно менять без использования дополнительных инструментов

Система автоматической чистки формных валов флексографской машины

Анилоксовые валы флексографской машины продолжают вращаться после остановки печати для предотвращения высыхания краски на анилоксах

Анилоксовые валы снабжены специальной высокоточной системой прижима к другим валам системы

Биение анилоксовго и формного валов:   менее 0.02 мм

5.  Инфакрасные сушки после каждой печатной секции флексографской печатной машины DH-530      5 секций (соответствует количеству печатных секций)

6.         Видеоконтроль качества печати со стробоскопом флексографской машины    1 секция

Камера системы видеоконтроля получает изображение синхронно шагу печати.

Возможно перемещения позиции места инспекции горизонтально и вертикально.

Возможность увеличить на экране инспектируемое место (функция Увеличения – Zoom).

Максимальное увеличение изображения в 20 раз в жесткой фиксацией положения камеры, что дает возможность очень точной приводки красок.

Видеокамера высокого разрешения             1 штука

14 дюймовый цветной монитор                                1 штука

Высокоскоростная лампа (стробоскоп)       1 штука

7. Система натяжения и контроля натяжения полотна после печатных секций   1 секция

  флексографской печатной машины

Используются двусторонние валы прижима и протяжки материала, для стабилизации натяжения полотна материала.

8. Система намотки полотна флексографской печатной машины             1 секция

Максимальный диаметр роля материала на намотке 1016 мм

Вал размоточный с пневматическим креплением ролей под втулку 76 мм ( 3 дюйма )   1 штука

Система гидравлического подъема вала размотки флексомашины                                            1 штука

Электромагнитная тормозная муфта с системой контроля натяжения                                                             1 штука

Автоматическая система остановки машины в случае разрыва полотна

Автоматический пневмопистолет для раздува размоточного вала флексографской машины

9. Система чистки полотна и снятия статики флексографской печатной машины   1 секция

10. Система автоматической смазки флексографской печатной машины   1 секция

Автоматическая система смазки позволяет в автоматическом режиме производить смазку флексографской печатной машины через заданные промежутки времени и заданным количеством масла. Если система работает неправильно или закончилось масло, то загорается сигнальный свет.

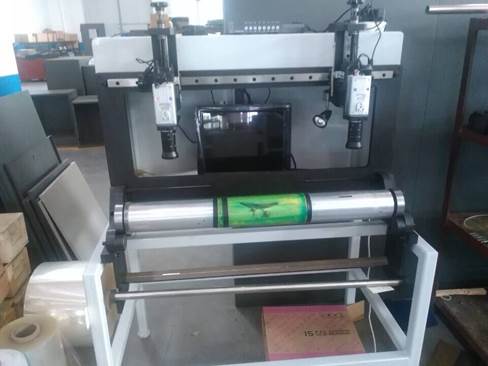

11. Машина для наклейки флексографских форм      1 машина

В комплектации с машиной для наклейки флексоформ идет дисплей, на котором на двух половинах экрана идут изображения с двух камер.

Система предназначена для наклейки флекасографских форм на формные цилиндры по крестам с высокой точностью. Позволяет экономить на времени наклейки форм.

12. Система ротационной высечки – надсечки с системой намотки облоя   1 секция

            флексографской печатной машины

13. Набор инструментов флексографской печатной машины DH-530                          1 набор

Основные технические характеристики флексографской печатной машины DH-530
