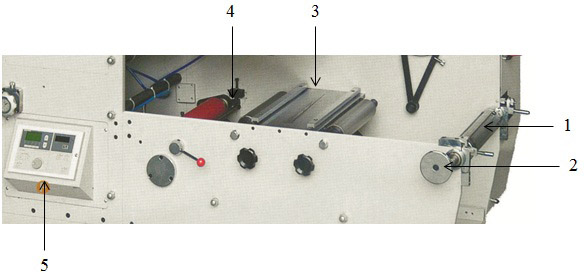

Система размотки состоит из следующих основных узлов:

1.   пневматический вал размотки с электромагнитной муфтой;

2.    ручное устройство  поперечного смещения полотна на намотке;

3.   стол склейки полотна;

4.   валы натяжения полотна и измерения натяжения на размотке;

5.   система контроля натяжения полотна на размотке.

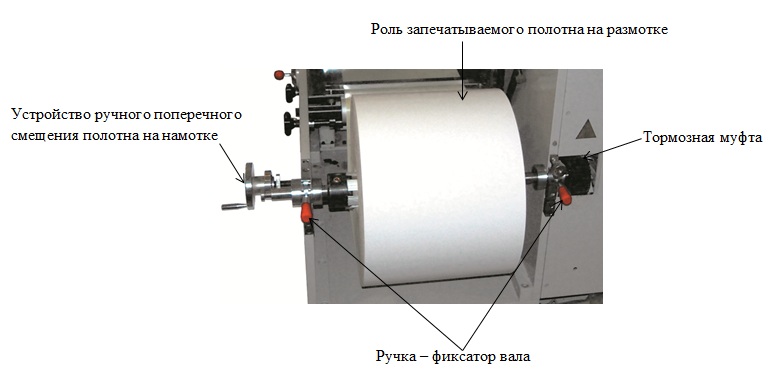

1.Вал размотки полотна

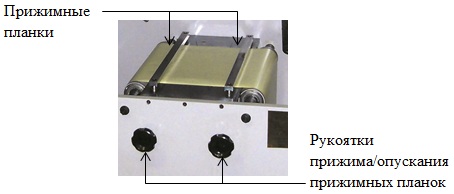

2.Стол склейки полотна

В стандартной комплектации флексографских машин серии AtlasFlexустановлен стол для склейки полотна, но в большинстве случаев покупатели выбирают комплектацию с системой автоматического равнения края полотна, который объединяется со столом для склейки полотна.

Подробнее по системе равнения края полотна расписано здесь…

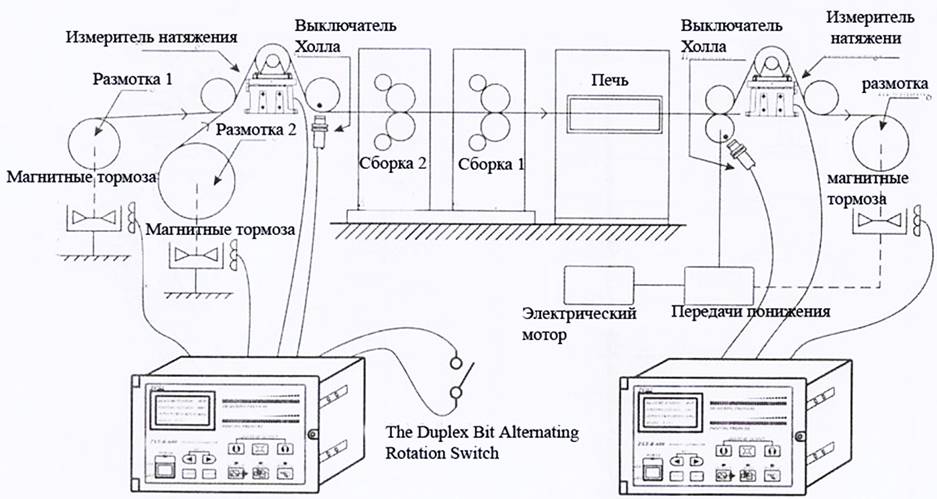

3.Система контроля натяжения полотна на размотке

Стабильность натяжения полотна - один из важнейших факторов, влияющих на качество печати. В машине существует несколько узлов, существенно влияющих на натяжение полотна. К ним относятся модуль размотки, пары прижимных валиков, подающие и тянущие валики, и модуль намотки. Путь от одного узла до другого называется зоной контроля. В идеале, в каждой из этих зон необходима система, поддерживающая заданное натяжение. Соответственно, чем больше зон контроля, тем лучше.

Контроллер натяжения поддерживает в автоматическом режиме натяжение материала на заданном оператором станка уровне.

Натяжение полотна измеряется тензо-датчиками и регулирует натяжение через электромагнитную порошковую муфту.

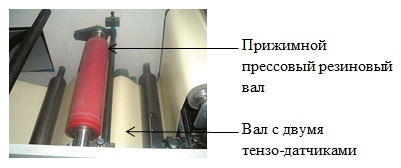

Тензодатчики устанавливаются с двух сторон проводящего ролика, материал давит на вал и соответственно на датчик. Сигнал, получаемый датчиками, непосредственно управляет двигателем, тормозной муфтой, которые изменяют натяжение до заданного значения.
